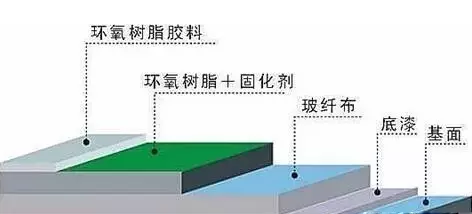

无锡环氧地坪防潮层快速解决方案

（一）基层为新浇筑的混凝土或砂浆找平层，由于工期的原因没有足够的自然等待和干燥时间，施工时基层的含水率过高
（二）特殊场合需要高压水枪冲洗处理地面，但施工前有没有充分的干燥时间导致基层含水率超过行业限定值
（三）基层施工时下面没有设置防水层，地下水会直接渗透到基层混凝土当中，使得基层具有较高的含水率。

正常情况下裸露混凝土具有一定的水汽渗透性，随着时间和温度的变化基层混凝土内部的水分和外部空气的湿度将会达到一个平衡。当外部条件处于高温干燥条件，即当温度较高而空气相对湿度较低时，基层内部水分有快速挥发到空气当中的趋势，基层含水率降低，基面干燥，相反条件，当外部条件处于低温潮湿，即当温度较低而空气响度湿度较大潮湿时，基层混凝土就会吸收外部环境当中的水分，导致基面潮湿基层含水率增加，但不管那种条件下，裸露的混凝土基层和外部环境都能够进行自由的水汽交换流通。当基层上涂覆环氧树脂涂层以后，由于环氧树脂在固化过程中会逐渐形成一种密闭不透水汽的树脂涂层。阻隔了这种水汽的自由流通途径。一旦外部环境温度上升时基层内的水汽就会不断向基层表面迁移。这种迁移趋势会产生两个不同结果：第一、环氧样涂层和基面的结合部位即基面表层含水率增加；第二、基层内部会集聚一定的水汽渗透压力。而随着时间的延长和温度的升高，基层表面含水率增加内部渗透压力也会逐步上升。

由于环氧树脂本身属于憎水性树脂，树脂与水不能相容，环氧树脂和基面之间就会被一层水膜隔离，分为两层。形成水膜界面阻碍树脂和粘结面的接触，引起粘结强度大幅度下降甚至没有任何粘结效果，随着基层内部的水渗透压不断增加，在两个界面粘结较为薄弱的地方，水分在界面处不断聚集，而密闭的树脂涂层又不能够透气来释放这种压力，最终形成涂层鼓泡。

通过上述分析我们发现，最终导致环氧树脂脱层气泡的原因是由于基层表面的水产生水膜界面使得环氧树脂不能够与基面进行真正有效的粘结。如果咋施工环氧树脂涂层之前能够对基面进行防潮处理。消除环氧树脂和粘结界面之间产生的水膜隔层，环氧
脂与基面就能有效粘结。要达到这个目的，防潮处理材料要满足一下几个要求：

第一、亲水型材料，根据潮湿基面粘结理论，亲水型胶黏剂与界面的粘结不会受到谁的影响，防潮涂层和基面能够有效的粘结。
第二、固化涂层能够阻隔基层内部的水分向基层表面迁移，保证待施工基面表层含水率达到后续环氧施工要求。
第三、防潮涂层与后续环氧树脂的粘结强度能够达到要求。
第四、固化后防潮层抗压强度能够满足设计要求。
第五、干燥固化迅速，缩短后续施工等待时间。
